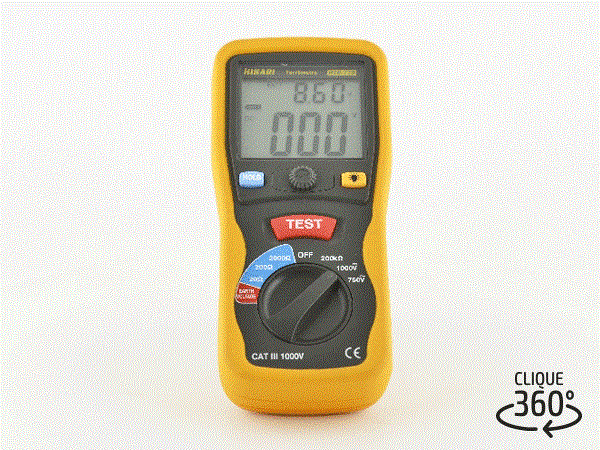

Terrômetro Digital

Modelo: HTR-770

Cód. UCB: 21N073

O Terrômetro de Estacas Digital Modelo HTR-770, se destaca pelas medidas de Resistência de Aterramento Elétrico, Tensão de Aterramento, Tensão DC/AC RMS, Resistência, e medidas de Aterramento de SPDA (sistema de proteção contra descargas atmosféricas).
Como características adicionais apresenta as funções: Iluminação do Display, Data Hold, Ajuste de Zero, Auto Power Off e Indicador de Bateria Fraca. Seu gabinete com formato anatômico e emborrachado, proporciona conforto e segurança.
Pode ser utilizado para medições em circuitos eletrônicos, circuitos de ramificação, linhas de baixa tensão, medidas de terra de edifícios, residências e na indústria em sistemas de SPDA e aterramentos elétricos, máquinas que exijam um aterramento com um grau de proteção.

  • Display LCD Duplo - 2000 Contagens (3½ Dígitos)
  • Iluminação no Display
  • Tensão de Terra: 200VAC
  • Tensão DC: 1000V
  • Tensão AC: 750V
  • Resistência: 200kΩ
  • Taxa de Amostragem: Aprox. 2.5 vezes por segundo
  • Indicação de Sobrefaixa: é exibido o digito mais significativo “1” no display
  • Indicador de Bateria Fraca: é exibido no display
  • Auto Power Off
  • Mudança de Faixa: Manual
  • Ajuste de Zero
  • Altitude de Operação: 2000 m
  • Comprimento dos Cabos:
    • E: 5 metros (verde) – Tipo Banana com Garra Jacaré
    • P: 9 metros (amarelo) – Tipo Banana com Garra Jacaré
    • C: 15 metros (vermelho) – Tipo Banana com Garra Jacaré
  • Ambiente de Operação: 0°C a 40°C (32°F a 104°F) e RH<80%.
  • Ambiente de Armazenamento: -10°C a 60°C (14°F a 140°F) e RH<70%.
  • Segurança / Conformidade: IEC/EM 61010-1 Sobretensão e Dupla Isolação, CAT III   1000V, NBR 15749:2009 - Medição da Resistência de Aterramento e de Potências na   Superfície do Solo em Sistemas de Aterramento e NBR 5419: 2015 – Proteção Contra   Descargas Atmosféricas.
  • Grau de Poluição: 2
  • Tipo de Alimentação: 6 x 1.5V (Pilha AA)
  • Dimensões: 200(A) x 92(L) x 50(P) mm.
  • Peso: Aproximadamente 700g (incluindo pilhas)
  • Garantia: 12 meses.



*Fotos meramente ilustrativas. Especificações sujeitas a alterações sem aviso prévio.

Itens Inclusos

  • Manual de Instruções
  • Cabos de Teste Tipo Banana com Garra Jacaré Verde, Amarelo e Vermelho  (3 peças)
  • Estacas (2 peças)
  • Ponta de Prova (1 par)
  • Ponta Tipo Jacaré (1 par)
  • Bolsa de Transporte
  • Bateria 1.5V “AA” (6 peças)

Acessórios Opcionais / Reposição

  • Ponta de Prova HK-3 (21N022)
  • Ponta de Prova HK-7 (21N023)
  • Ponta de Prova HK-24 (21N074)
