Teste e Medi��o . Ponte LCR Port�til

Ponte LCR Port�til

Modelo: HX-120

Cód. 21N056

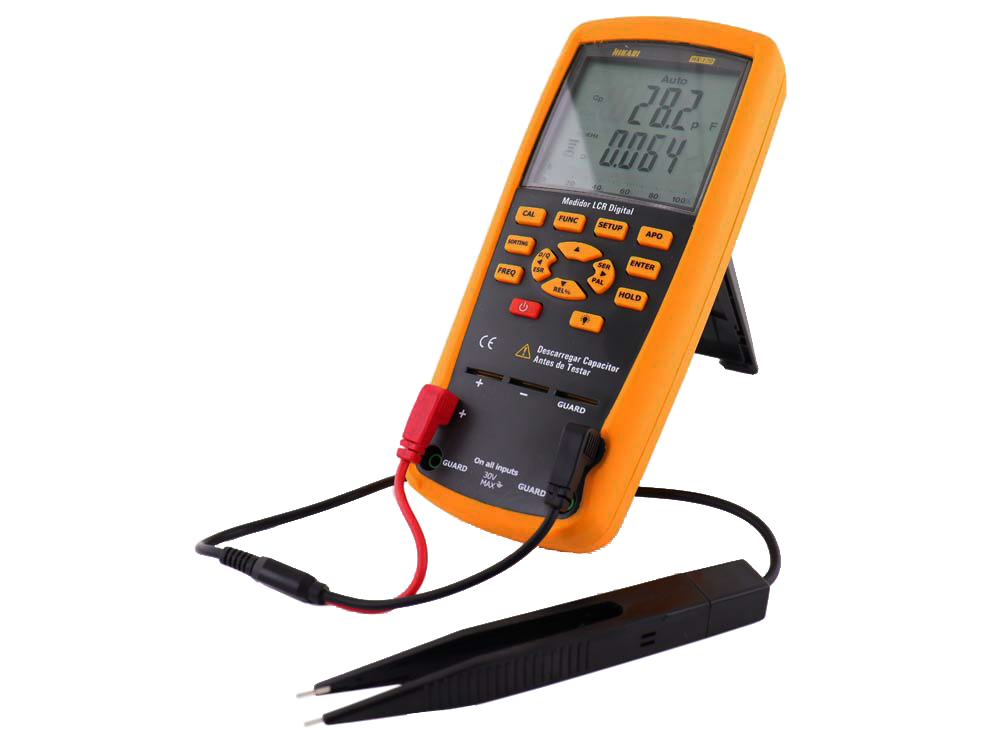

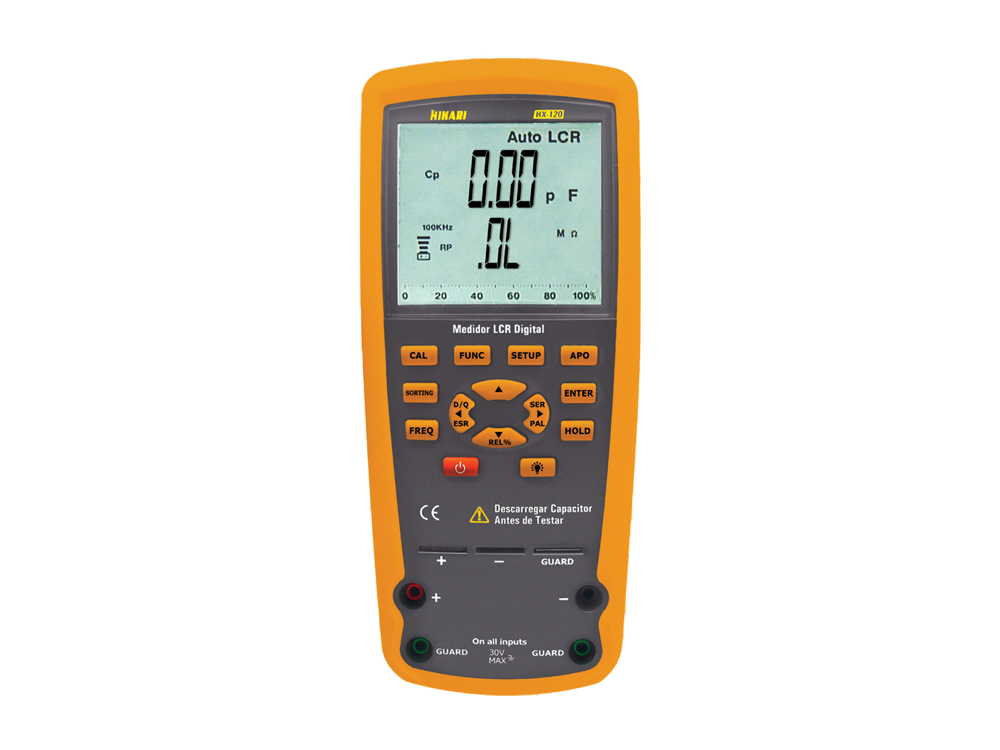

A Ponte LCR Digital modelo HX-120 se destaca pelas medidas de Indut�ncia (L), Capacit�ncia (C), Resist�ncia (R). Com tecnologia de sele��o autom�tica (AUTOLCR), seleciona automaticamente Resist�ncia, Capacit�ncia ou Indut�ncia. Possui par�metros secund�rios, incluindo Fator de Dissipa��o (D), Fator de Qualidade (Q), �ngulo de Fase (θ), Resist�ncia S�rie, Resist�ncia Paralela Equivalente (ESR ou Rp).
Como caracter�stica adicional apresenta as fun��es: Modo Relativo, Data Hold, Ilumina��o do Display, Barra Gr�fica e Indicador de Bateria Fraca.
A Ponte LCR Digital HX-120 � ideal para a medi��o dos componentes: Indutores (L), Capacitores (C), Resistores (R), Bobinas, Transformadores, Alto-Falantes e Placas de Circuito Impresso.

Onde Comprar

Display LCD Duplo; Display Principal de 19999 Dígitos e Display Secundário de 9999 Dígitos;
Barra Gráfica / Iluminação do Display;
Indutância (100/120Hz): 20m/200m/2000m/20/200/2000/20kH;
Indutância (1kHz): 2000µ/20m/200m/2000m/20/200/2000H;
Indutância (10kHz): 200µ/2000µ/20m/200m/2000m/20H;
Indutância (100kHz): 20µ/200µ/2000µ/20m/200mH;
Capacitância (100/120Hz): 20n/200n/2000n/20µ/200µ/2000µ/20mF;
Capacitância (1kHz): 2000p/20n/200n/2000n/20µ/200µ/2000µF;
Capacitância (10kHz): 200p/2000p/20n/200n/2000n/20µ/200µF;
Capacitância (100kHz): 200p/2000p/20n/200n/2000nF;
Resistência (100/120Hz): 200/2k/20k/200k/2M/20M/200MΩ;
Resistência (1kHz): 20/200/2k/20k/200k/2M/20M/200MΩ;
Resistência (10kHz): 20/200/2k/20k/200k/2M/20MΩ;
Resistência (100kHz): 20/200/2k/20k/200k/2MΩ;
Resistência DC (DCR): 200/2k/20k/200k/2M/20M/200MΩ;
Verificação e Medição inteligente (AUTO LCR);
Modo Série/ Paralelo Selecionável;
Mudança de Faixa: Automática;
Auto Power Off: Aproximadamente 5 minutos;
Indicação de Sobrefaixa: “OL” é mostrado no display;
Indicação de bateria fraca: Símbolo é mostrado no display;
Medição de Resistência em modo AC e DC (DCR);
Medição de Resistência Série Equivalente ESR;
Nível de Sinal AC de Teste: 0.6mV RMS;
Calibração de compensação em circuito aberto e curto-circuito;
Frequência de Teste: 100 Hz/ 120 Hz/ 1 kHz/ 10 kHz/ 100 kHz;
Modo de Medida de Resistência Série/ Paralelo: Rs/ Rp;
Modo de Medida de Indutância em Série/ Paralelo: Ls/ Lp;
Modo de Medida de Capacitância em Série/ Paralelo: Cs/ Cp;
Ângulo de Fase: θ;
Resistência Série Equivalente: ESR;
Fator de Dissipação: D / Fator de Qualidade: Q;
Data Hold;
Modo Relativo;
Altitude: 2000m;
Ambiente de Operação: 5°C a 40°C, RH<80%;
Ambiente de Armazenamento: -20°C a 60°C, RH<80%;
Grau de poluição: 2;
Tipo de Alimentação: 6 x 1,5V (Pilhas AA);
Dimensões: 220(A) x 96(L) x 60(P)mm;
Peso: Aproximadamente 590g (incluindo pilhas);
Garantia: 12 meses.

*Fotos meramente ilustrativas. Especificações sujeitas a alterações sem aviso prévio. Leia o manual para ter um melhor desempenho do equipamento. Em caso de dúvidas, favor entrar em contato imediatamente com o nosso pós-vendas.

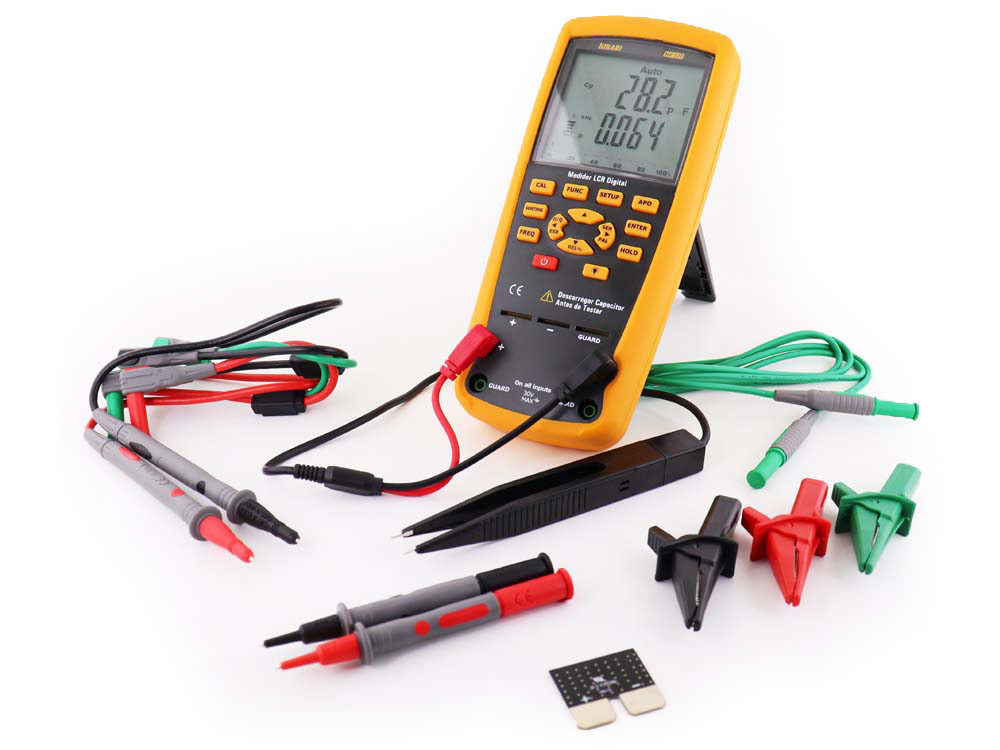

Itens Inclusos:
